NCルーターは、大きな加工も可能です

みな様こんにちは。
アクリ屋探検隊です。

今回は工場の中央に設置されている、NCルーターについてご紹介します。

NCルーターとは、
”プログラミングによって高速回転する刃物を動かし、材料を削る工作機械”です。

以前ご紹介したマシニングセンターやロボドリルと同じように、
CADソフトで作成した図面データをCAMソフトで加工プログラムに変換して、NCルーターに読み込ませ、切削加工を行います。

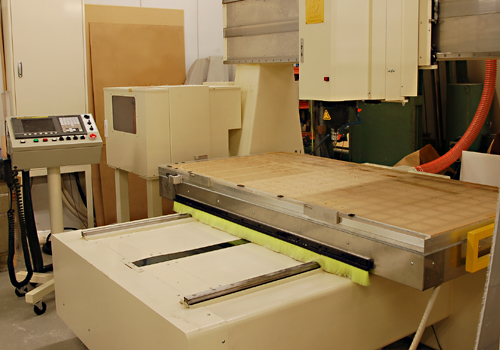

加工範囲は、約1000mm×2000mmまで（＝ベッドの幅）。
円板だとφ950くらいまで加工が可能です。
まず、加工者は図面を見て、どの様に加工するか？効率よく加工する方法はないか？等を考えます。

そして図面データの無いものは、データ作成をします。
（DXFデータをお持ちの方は送っていただくと助かります）
CADのデータ作りでは、穴あけの位置から、穴の種類、刃物まで細かく設定します。
材料の厚みや加工内容によって刃物も変えます。

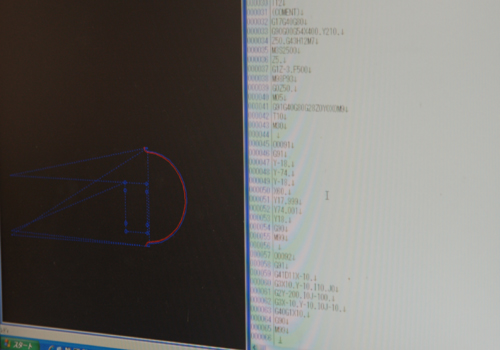

【CADソフトで図面データを作成します】

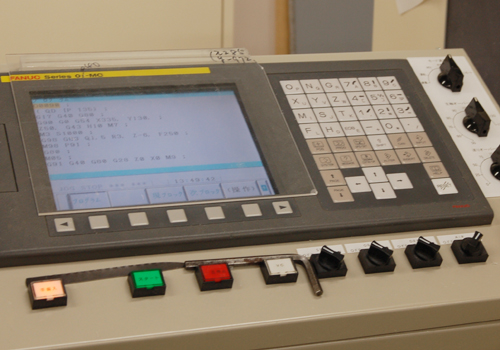

【NC装置にデータを読み込ませます】
機械にデータを送ったら、さぁ作業開始です！

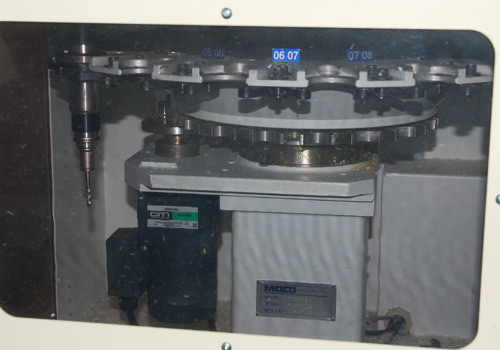

【このボックスの中に18本の刃物が収納されています】

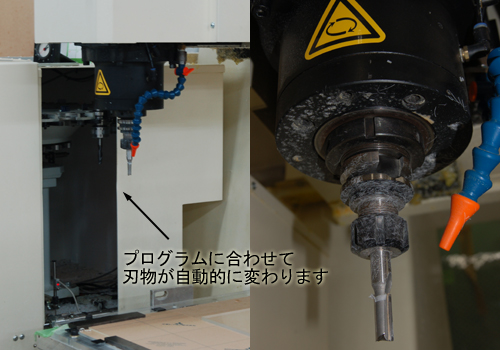

【プログラムに合わせて刃物が自動的に変わります】

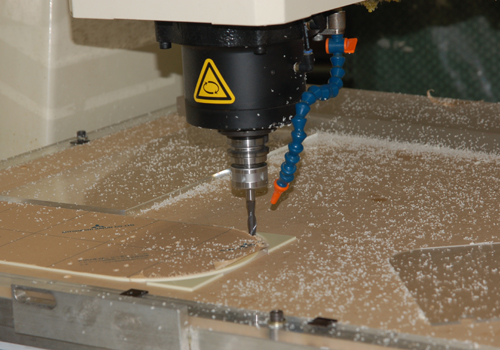

ベッド（製品を乗せる台）がバキュームになっていて、空気を吸い込む力によって材料を吸着しているので、加工品が動かず楽に作業が出来ます。

外周は、荒削りで0.1mm位大きめに加工し、2回目に刃物を替えて仕上削りをします。

また、この機械には「自動工具長測定」が付いているので、台から加工する距離を自動で測って刃物の位置を決めてくれます。

～NCルーターの技術を習得するには～
個人差はありますが、約1～2年。
マシニング経験者だとより早く習得出来ると思います。
